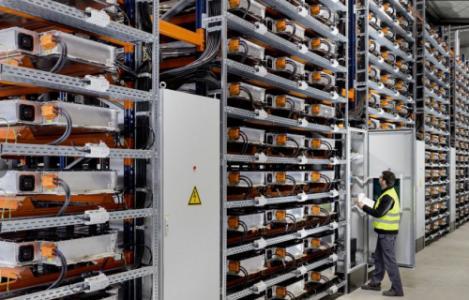

大功率雙向DCDC在梯次電池能量回收中的應用主要體現在以下幾個方面：

### 一、背景與需求

隨著新能源汽車的快速發展，動力電池的退役量大幅增加。梯次利用是將退役的動力電池應用到對能量密度要求不高的領域，如儲能電站等，以延長電池的使用壽命并減少浪費。在這個過程中，大功率雙向DCDC作為一種高效的能量轉換裝置，發揮著重要作用。

### 二、應用原理

大功率雙向DCDC能夠在兩個直流電系統之間實現頻繁的能量雙向交換。在梯次電池能量回收系統中，它可以將電池組中的電能高效地轉換為適合儲能電站或其他應用場景的電能形式，并在需要時反向操作，為電池組充電。

### 三、主要優勢

1. **高效能量轉換**：大功率雙向DCDC具有較高的轉換效率（通常在92%-96%之間），能夠減少能量轉換過程中的損失。
2. **雙向控制**：能夠?qū)崿F(xiàn)充電和放電的自動控制，滿足梯次電池在不同應用場景下的能量需求。
3. **快速響應**：采用先進的控制技術和算法，能夠?qū)崿F(xiàn)快速響應和穩定的輸出，確保系統的穩定運行。
4. **模塊化設計**：便于維護和升級，可以根據實際需求進行靈活配置。

### 四、應用場景

1. **儲能電站**：將退役的動力電池用于儲能電站，通過大功率雙向DCDC實現電能的儲存和釋放，為電網提供調峰調頻等輔助服務。
2. **微電網系統**：在微電網中，大功率雙向DCDC可以實現分布式電源與儲能裝置之間的能量交換，提高系統的靈活性和可靠性。
3. **其他應用領域**：如電動叉車、兩輪電動車等對能量密度要求不高的領域，也可以利用梯次電池和大功率雙向DCDC進行能量回收和再利用。

### 五、未來展望

隨著新能源汽車產業的不斷發展，動力電池的退役量將持續增加。大功率雙向DCDC作為梯次電池能量回收系統中的重要組成部分，其市場需求將不斷增長。未來，隨著技術的不斷進步和成本的降低，大功率雙向DCDC在梯次電池能量回收中的應用將更加廣泛和深入。

綜上所述，大功率雙向DCDC在梯次電池能量回收中發揮著重要作用，具有高效、雙向控制、快速響應和模塊化設計等優勢，廣泛應用于儲能電站、微電網系統等領域。隨著新能源汽車產業的不斷發展，其市場前景將更加廣闊。
[查看詳情]

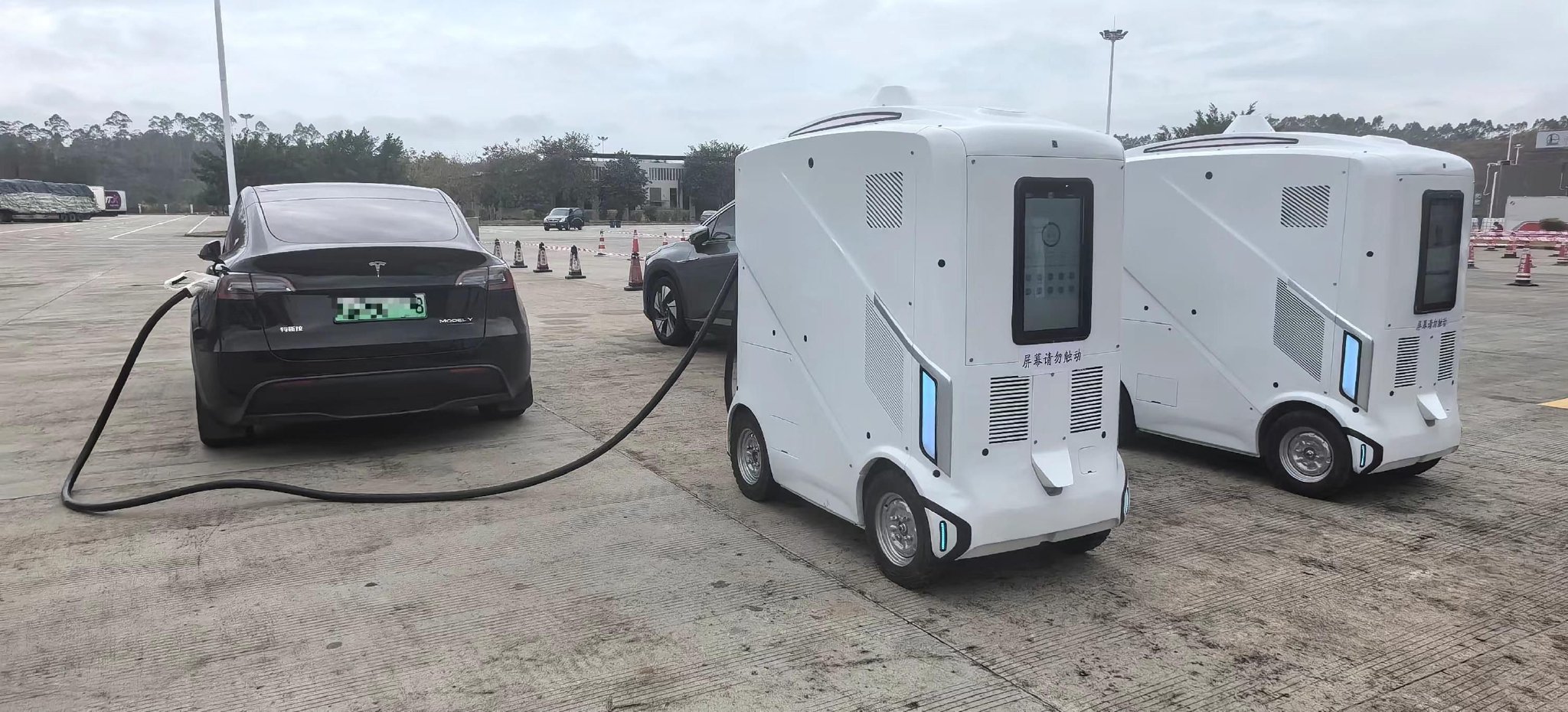

大功率雙向DCDC在移動充電車中的應用主要體現在其作為能量轉換和管理的核心部件，以下是具體應用的詳細歸納：

1. 能量轉換與管理：
? ?- 直流電壓轉換：大功率雙向DCDC能夠?qū)⒁苿?dòng)充電車整流級輸出的直流電壓，精確地轉換為符合新能源汽車電池充電策略所需要的電壓波形。這一轉換過程確保電池能夠以**速度進行充電，同時保護電池壽命。
? ?- 雙向能量流動：DCDC的雙向性允許在充電過程中，不僅將市電的交流電轉換為電池可用的直流電，還能在特殊情況下（如車輛向電網回饋電能時），將電池的低電壓轉換為電網所需的高電壓。

2. 拓?fù)浣Y(jié)構與技術特性：
? ?- 雙向DC/DC變換器：DCDC拓?fù)浣Y(jié)構多采用不隔離雙向變換器，如雙向Buck/Boost變換器、雙向半橋變換器等，這些結構相對簡單，元器件較少，滿足電動汽車對安裝體積和成本的要求。
? ?- 高效能量傳輸：通過精確的電壓和電流控制，大功率雙向DCDC能夠?qū)崿F(xiàn)高效率的能量傳輸，減少能量損失。例如，在輸出電壓為500V時，額定功率可達到500KW，最大功率可達到550KW。

3. 性能參數與要求：
? ?- 高電流與功率：為滿足快速充電需求，DCDC需要具有足夠的電流容量和功率輸出。
? ?- 保護系統：DCDC需要具備完善的保護系統，包括過流保護、過熱保護、過壓和欠壓保護等，以確保移動充電車和電池的安全。

4. 應用場景與優勢：
? ?- 新能源汽車移動充電：大功率雙向DCDC是移動充電車的關鍵組成部分，能夠?qū)崿F(xiàn)高效、穩定的充電過程，特別是在緊急或偏遠地區，為新能源汽車提供便捷的充電服務。
? ?- 節能減排：通過精確的能量轉換和管理，DCDC能夠減少能量損失，提高能源利用效率，有助于實現節能減排的目標。
? ?- 智能化管理：結合先進的控制算法和通信技術，DCDC可以實現移動充電車的智能化管理，提高充電效率和服務質量。

綜上所述，大功率雙向DCDC在移動充電車中扮演著至關重要的角色，通過其高效的能量轉換和管理能力，為新能源汽車的移動充電過程提供了穩定、高效的解決方案。
[查看詳情]

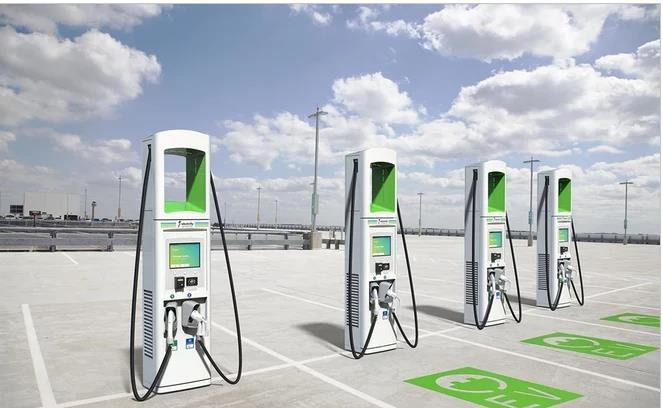

大功率雙向DCDC在直流充電樁中的應用主要體現在其作為能量轉換和管理的核心部件，能夠?qū)崿F(xiàn)電能的雙向流動和高效轉換。以下是關于大功率雙向DCDC在直流充電樁中應用的詳細歸納：

### 1. 能量轉換與管理

* **直流電壓轉換**：大功率雙向DCDC能夠?qū)⒊潆姌墩骷?jí)輸出的直流電壓，精確地轉換為符合電池充電策略所需要的電壓波形。這一轉換過程能夠確保電池以**速度進行充電，同時保護電池壽命。
* **雙向能量流動**：DCDC的雙向性允許在充電過程中，不僅將市電的交流電轉換為電池可用的直流電，還能在車輛向電網回饋電能時，將電池的低電壓轉換為電網所需的高電壓。

### 2. 拓?fù)浣Y(jié)構與技術特性

* **雙向DC/DC變換器**：DCDC拓?fù)浣Y(jié)構多采用不隔離雙向變換器，如雙向Buck/Boost變換器、雙向半橋變換器等，這些結構相對簡單，元器件較少，滿足電動汽車對安裝體積和成本的要求。
* **高效能量傳輸**：通過精確的電壓和電流控制，大功率雙向DCDC能夠?qū)崿F(xiàn)高效率的能量傳輸，減少能量損失。

### 3. 性能參數與要求

* **高電流與功率**：為滿足快速充電需求，DCDC需要具有足夠的電流容量和功率輸出。例如，當輸出電壓為500V時，額定功率可達到500KW，最大功率可達到550KW。
* **保護系統**：DCDC需要具備完善的保護系統，包括過流保護、過熱保護、過壓和欠壓保護等，以確保充電樁和電池的安全。

### 4. 應用場景與優勢

* **電動汽車充電**：大功率雙向DCDC是電動汽車直流充電樁的關鍵組成部分，能夠?qū)崿F(xiàn)高效、穩定的充電過程。
* **節能減排**：通過精確的能量轉換和管理，DCDC能夠減少能量損失，提高能源利用效率，有助于實現節能減排的目標。
* **智能化管理**：結合先進的控制算法和通信技術，DCDC可以實現充電樁的智能化管理，提高充電效率和服務質量。

綜上所述，大功率雙向DCDC在直流充電樁中扮演著至關重要的角色，通過其高效的能量轉換和管理能力，為電動汽車的充電過程提供了穩定、高效的解決方案。
[查看詳情]

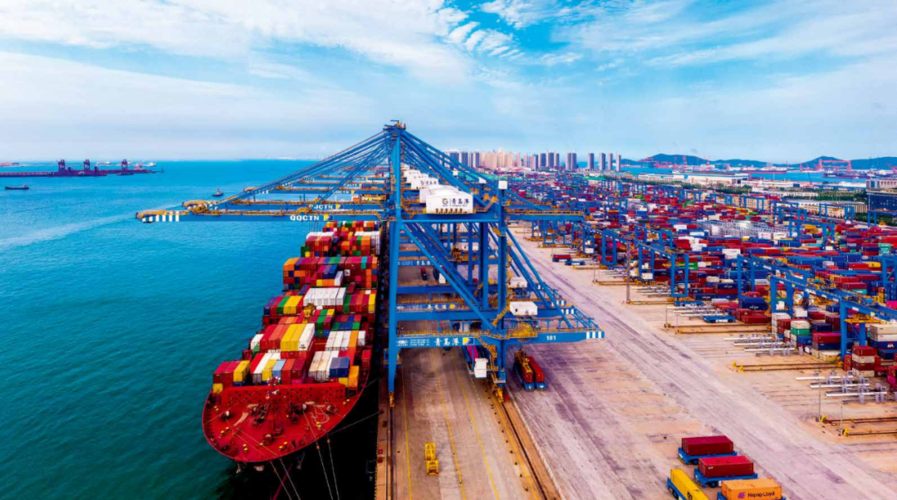

大功率雙向DCDC在港口節能中的應用主要體現在以下幾個方面：

一、勢能回收系統

1. **系統背景**：港口使用的起重設備如門座機、龍門吊等在吊具下降時，電機在吊具拖動下發電，將勢能轉化為電能。傳統方法是通過耗能電阻消耗這部分電能，但這種方法浪費能源且產生熱量。
2. **應用方式**：大功率雙向DCDC模塊借助超級電容大容量?jī)?chǔ)能單元，推出了勢能回收節能系統。該系統在電機發電時存儲電能，而在電機用電時釋放利用這些電能。
? ?- 吊具下降時：電能被存儲在超級電容儲能單元中。
? ?- 吊具上升時：存儲的電能被釋放到變頻器直流母線側的超級電容儲能單元里，減少了市電供電能量，實現了勢能的充分利用和回收。

二、技術參數

- **直流電壓**：高壓側直流電壓范圍為550-750Vdc（可設置），低壓側直流電壓范圍為200-540Vdc（可設置）。
- **直流電流**：低壓端和高壓端直流電流均額定為1000A。
- **功率流通**：雙向，可以分時對超級電容進行充電和放電。
- **額定功率**：輸出功率（在輸出電壓500V時）為額定500KW，最大功率為550KW。

三、保護系統

- **高壓端保護**：包括高壓過壓和高壓欠壓保護，以確保變頻器的母線電壓穩定。
- **超級電容模組保護**：對每一個模組單體提供過熱和過壓保護。
- **DC/DC保護**：提供過流和過熱保護。
- **超級電容端保護**：包括超級電容模組組合體的過壓、欠壓和均壓保護。

四、應用案例

國內某港口采用了大功率雙向DCDC模塊，針對25噸門座機進行了動能及勢能回收的設計。這種應用不僅實現了能源的回收和利用，還有助于港口的節能減排和降低運營成本。

五、總結

大功率雙向DCDC在港口節能中的應用通過勢能回收系統實現了電能的循環利用，提高了港口的能源利用效率。同時，通過精確的電氣保護系統，確保了設備的安全和穩定運行。隨著技術的不斷發展和成本的降低，這種節能應用有望在更多港口得到推廣和應用。
[查看詳情]

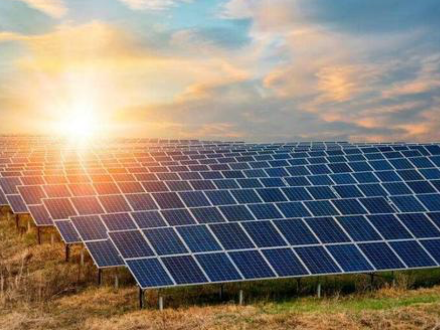

大功率雙向DC/DC轉換器在光伏儲能系統中扮演著關鍵角色，以下是其應用的詳細解釋：

1. **基本原理**：
? ?- 雙向DC/DC轉換器是一種電源電子轉換裝置，能夠在不同的直流電壓之間進行轉換，實現能量的雙向流動。
? ?- 在光伏儲能系統中，這種轉換器能夠?qū)⑻?yáng)能電池板產生的直流電高效地轉換為適合儲能系統（如電池組）的電壓，同時也能夠?qū)?chǔ)能系統中的電能轉換為適合外部負載使用的電壓。

2. **工作模式**：
? ?- **充電模式**：在太陽能電池板產生電能時，雙向DC/DC轉換器將直流電轉換為適合儲能系統的電壓，并控制充電過程，以確保電池組的安全和高效充電。
? ?- **放電模式**：當外部負載需要電能時，雙向DC/DC轉換器將儲能系統中的電能轉換為適合負載使用的電壓，并控制放電過程，以提供穩定的電力輸出。

3. **控制策略**：
? ?- 為了實現高效的能量轉換和穩定的電力輸出，大功率雙向DC/DC轉換器通常配備先進的控制策略。
? ?- 例如，采用MPPT（最大功率點跟蹤）控制策略，可以提高光伏系統的發電效率；采用智能充電和放電管理策略，可以優化儲能系統的性能和壽命。

4. **應用優勢**：
? ?- **高效率**：大功率雙向DC/DC轉換器采用高效的電力電子技術，能夠?qū)崿F(xiàn)高效的能量轉換，降低能量損耗。
? ?- **高功率密度**：由于采用先進的封裝和散熱技術，這種轉換器具有較高的功率密度，適合在有限的空間內安裝和使用。
? ?- **易于控制**：通過先進的控制算法和策略，可以實現對充電、放電和能量轉換的精確控制，提高系統的穩定性和可靠性。

5. **應用場景**：
? ?- 在分布式光伏發電系統中，大功率雙向DC/DC轉換器可以用于連接太陽能電池板和儲能系統，實現能量的高效轉換和存儲。
? ?- 在智能電網和微電網中，這種轉換器可以用于連接不同電壓等級的直流母線，實現電能的優化調度和分配。

6. **數字信息**：
? ?- 在光伏發電系統中，使用帶有Boost電路和MPPT控制策略的大功率雙向DC/DC轉換器可以提高光能的轉換效率。
? ?- 在儲能系統中，雙向DC/DC轉換器可以維持直流母線電壓的恒定，提高系統的穩定性和可靠性。

總之，大功率雙向DC/DC轉換器在光伏儲能系統中具有廣泛的應用前景和重要的技術價值。隨著可再生能源和智能電網技術的不斷發展，這種轉換器的應用將會越來越廣泛。
[查看詳情]

當涉及到“大功率雙向DCDC”時，我們實際上是在討論一種高效的電源轉換技術，特別是用于需要雙向能量流和/或高功率輸出的應用。以下是一個關于大功率雙向DCDC的簡要描述和設計考慮：

**一、概述**

大功率雙向DCDC轉換器是一種能夠在不同直流電壓之間進行雙向轉換的電源電子設備。它不僅可以實現電壓的升高或降低，還可以將能量從一個直流源傳遞到另一個直流源，反之亦然。這種轉換器廣泛應用于電動車、混合動力車、太陽能逆變器、風力發電系統等領域，以及需要高效能量轉換和管理的任何工業應用中。

**二、設計考慮**

1. **功率容量**：首先，確定所需的大功率雙向DCDC轉換器的功率容量。這取決于應用的具體需求，如電動車的驅動系統、風力發電系統的并網要求等。
2. **效率**：高效的電能轉換是設計大功率雙向DCDC轉換器的關鍵。優化電路設計、選擇適當?shù)陌雽?dǎo)體器件和散熱方案可以提高轉換器的效率。
3. **雙向性**：實現雙向能量流是大功率雙向DCDC轉換器的核心功能。這通常通過采用適當?shù)目刂撇呗院碗娐吠負鋪韺?shí)現。
4. **保護和監控**：在大功率應用中，保護和監控功能是必不可少的。這包括過流保護、過熱保護、欠壓保護等，以確保轉換器的安全運行和可靠性。
5. **電磁兼容性（EMC）**：在設計大功率雙向DCDC轉換器時，需要特別注意電磁兼容性。通過采用適當?shù)钠帘?、濾波和接地技術，可以減少電磁干擾（EMI）并提高系統的穩定性。

**三、實現方式**

大功率雙向DCDC轉換器的實現通常涉及以下關鍵技術和組件：

1. **電路拓?fù)?*：選擇適當?shù)碾娐吠負涫菍?shí)現大功率雙向DCDC轉換器的關鍵。常見的電路拓?fù)浒˙uck-Boost、Buck/Boost混合電路等。這些拓?fù)淇梢愿鶕?jù)具體應用的需求進行定制和優化。
2. **半導體器件**：在大功率應用中，半導體器件的選擇至關重要。IGBT（絕緣柵雙極型晶體管）和MOSFET（金屬氧化物半導體場效應晶體管）等器件通常用于實現高功率輸出和高效能量轉換。
3. **控制策略**：采用適當?shù)目刂撇呗钥梢源_保大功率雙向DCDC轉換器的穩定運行和優化性能。PWM（脈沖寬度調制）技術是一種常用的控制策略，它可以通過調節功率開關器件的占空比來控制輸出電壓的大小和方向。
4. **散熱方案**：大功率雙向DCDC轉換器在運行過程中會產生大量的熱量。因此，需要采用適當?shù)纳岱桨竵泶_保轉換器的正常運行和可靠性。常見的散熱方案包括風扇散熱、熱管散熱和液體冷卻等。

總之，大功率雙向DCDC轉換器是一種復雜的電源電子設備，需要綜合考慮功率容量、效率、雙向性、保護和監控以及電磁兼容性等多個方面。通過優化電路設計和選擇適當?shù)慕M件和控制策略，可以實現高效、可靠的大功率雙向能量轉換。
