一．?行車系統圖

行車系統圖如下：

二．?節能方案

根據現場情況，節能方案如下：

因?yàn)橹饕脑偕l(fā)電來源是起升的重力勢能和行走的動能，所以對兩個主升變頻器和一個大車變頻器進行節能實施。

三．?節能器系統

1.?節能器的一次系統圖如下：

?

2.?輸入端保護

節能系統對行車變頻器直流輸入進行了一系列保護，保護框圖如下：

只有在高壓輸入不反接、變頻器直流母線對地絕緣符合要求、節能系統對地絕緣符合要求、行車變頻器正常開機的情況下，輸入保護系統才會啟動預充電路，使變頻器直流母線和節能器直流母線友好并聯，不產生系統投入的沖擊電流，在預充正常且節能器直流母線電壓被預充到和變頻器直流母線電壓基本相等的情況下，節能器系統會吸合高壓開關，完成節能器高壓輸入端和變頻器直流母線的連接，系統運行于正常節能狀態。

在行車停機或檢修時，一旦變頻器斷電，節能器系統會很快檢測到高壓欠壓，迅速斷開高壓開關，輸入保護系統隨即啟動，執行失電保護，斷開預充電路，與變頻器完全脫離。

同時節能器在高壓開關吸合前和正常運行過程中會一直監測直流系統的對地絕緣，一旦發現絕緣降低，會立即停止節能器的運行并報警指示。絕緣監測系統除了能保護節能器系統外，還可以幫用戶監測變頻器的直流對地絕緣，對用戶有很好的參考意義，相當于對變頻器電機保護的一個很好的功能補充。

3.?DC/DC保護

?

120A雙向 DC/DC的技術參數

?

230A雙向 DC/DC的技術參數

?

DC/DC保護功能如下表：

?

4.?超級電容監控保護

超級電容儲能系統有完善的保護監控系統，保護框圖如下:

每個超容模組內部有采樣系統，針對內部18個超容單體的溫度安裝了熱敏電阻探頭（NTC），對每節單體的電壓進行了監控。我們將每三個超容模組做為一個單元進行集中監控，超容監控板對模組的采樣信號匯總成保護信號，傳輸?shù)较乱患墸罱K傳輸?shù)焦?jié)能器控制系統。任何一個超容單體出現了故障，節能器都將停止工作并報故障信號，相應的超容監控板會用指示燈指示出報故障的超容模組。

四．?節能器電容配置

4.1 基本儲能單元

節能器的超級電容儲能單元選擇3000F/2.7V電容單體，每18只電容單體由廠家通過激

光焊連接成166F/48V電容模組，所以基本儲能單元即為超容模組。

4.2 超容模組配置

通過現場查勘以及咨詢廠方人員，已知行車參數如下：

鋼絲繩和吊鉤質量：2噸；

夾具質量：20噸；

吊裝鋼板質量：70噸；

提升下探高度：3-4m，按3m計算。

一個操作周期夾具下探3m，滿載上升3m，滿載下探3m，夾具上升3m。

節能器回收的為重力勢能，即夾具下探時產生的再生電能和滿載下探時產生的再生電能，儲能式節能器如果需要吸收全部勢能，則必須滿足超容儲能的能量大于等于滿載下探時產生的能量。

滿載下探時的再生能量為 Ｗ１＝ｍｇｈ＝９２０００×９.８×３＝２７０４.８ＫＪ；

考慮到電動機的發電效率、系統效率、平均負載率等，取η=0.7，則最大回收能量W2：

W2=η×W1= 0.7×2704.8=1893KJ

單個超容模組電壓區間18V-48V，可儲存能量為164KJ。

故節能器配置模組數量為11組，共計可儲存能量1804KJ。

4.3 DCDC配置

???兩臺起升變頻器配置2臺230A的DCDC，大車變頻器配置1臺120A的DCDC，共計配置DCDC基本120A模塊5臺。

五．?節能效益預估（經濟效益）

1.?滿載下探勢能

W2=1800KJ=0.5KWH

2.?夾具下探勢能

W3=0.7*22000*9.8*3=453KJ=0.125KWH

3.?節電量計算

一個操作周期節電量：0.5+0.125=0.625KWH

一小時操作28次節電量：0.625*28=17.5KWH

一天節電量：420KWH

一年按300天計算，則節電量：12.6萬KWH

六．?社會效益

單臺行車實施節能后，年節電12.6萬度，折合

年節約標煤：42噸；

年減少CO2排放量：125噸；

年減少SO2排放3.8噸；

減少氮氧化物排放1.9噸；

相當于年植樹造林1000畝。

七．?相似案例

我們以威海港的一個相似案例說明節能效果。

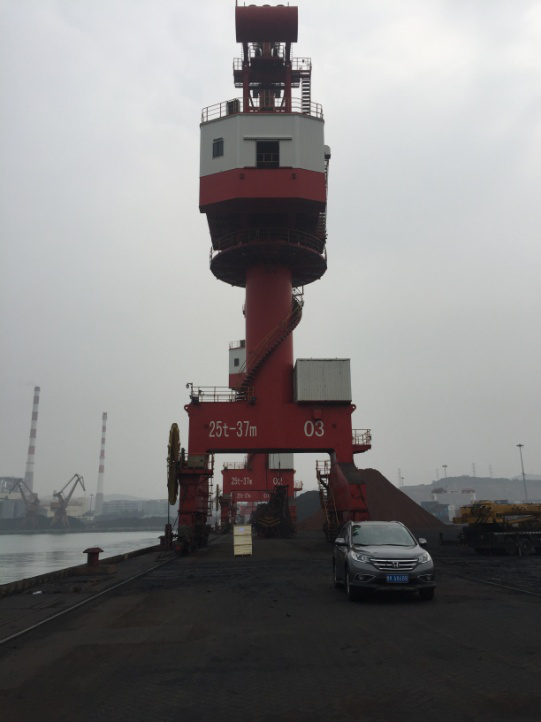

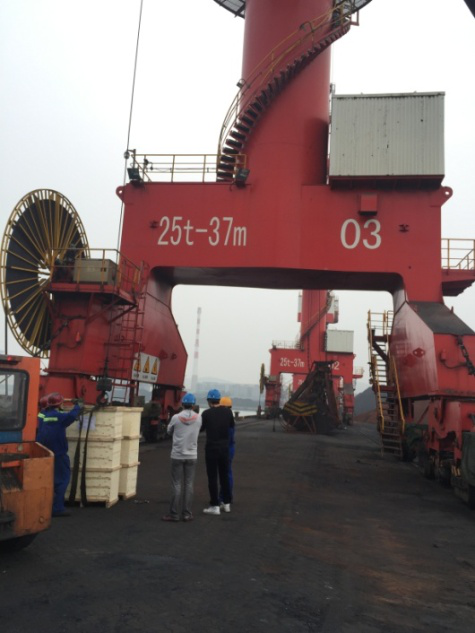

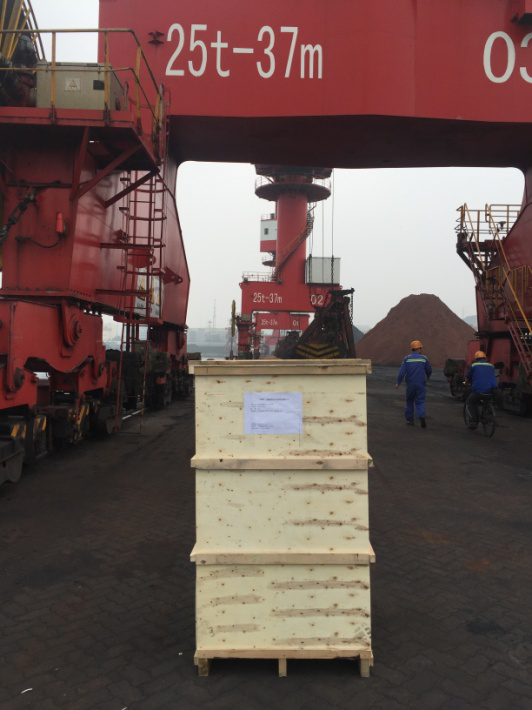

1.?威海港門機安裝現場

???

?

??

2.?威海港門機節能系統圖

?

???????????????起升支持變頻器節能系統圖

?

3.?節能效果測試

（1）測試方案：節能器不投入運行的情況下，用功率分析儀測試220KW變頻器（起起升支持）輸入端電度E1，然后節能器投入運行，再用功率分析儀測試220KW變頻器（起升支持）輸入端電度E2。這樣節能率為：。

（2）測試儀器：日本原裝進口高精度功率分析儀：HIOKI 3390。

（3）測試周期：五個工作周期。

（4）測試工況：卸煤、裝煤、垂直升降。

（5）測試數據

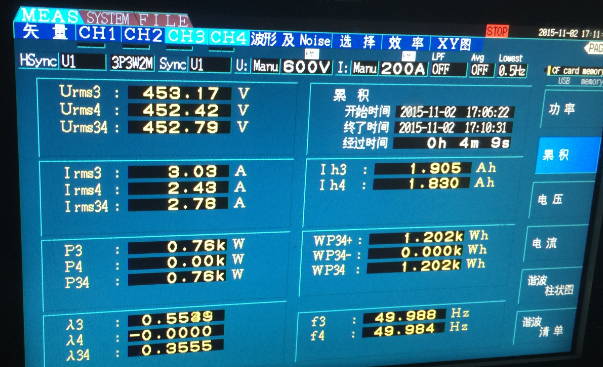

A．吊機在卸煤操作時，用日置功率分析儀3390測試了節電率

????????

起升支持節能器開啟 ??????????????????????起升支持節能器關閉

?

????由上圖得出卸煤時，起升支持節電率 = ?= 34.7 %

以上測試基于單個作業周期，由于工況不同和操作不同，節電率會有所不同。

?

B．吊機向船裝煤操作時，用日置功率分析儀3390測試了節電率

????????

起升支持節能器開啟 ???????????????????起升支持節能器關閉

?????

?????由上圖得出裝煤時，起升支持節電率 = ?= 48.1 %

以上測試基于5個向船裝煤作業周期，由于工況不同和操作不同，前后用電量會有所不同。

?

C．吊機垂直升降操作時，用日置功率分析儀3390測試了節電率：吊機帶動8噸的吊斗，從地面上升到限速位置，然后再下放到地面，連續五次為一個測試周期。

???????

起升支持節能器開啟 ????????????????????起升支持節能器關閉

?

??由上圖可得出垂直起降時，起升支持節電率 = ?= 40.1 %

以上測試基于5個垂直升降周期，人工操作，高度誤差控制在1米之內。

?

（6）節能總結

根據測試結果可以得出如下結論：

?????裝煤平均節電率 = ?48.1 %

卸煤平均節電率 = ?34.7 %

裝卸非粉塵類貨物節電率（等同于垂直升降節電率）= ?40.1 %
