一．?項目概述
基站儲能系統，系統包含DCDC變流器和鉛碳儲能系統，其中鉛碳電池為48V，容量24.48KWH。

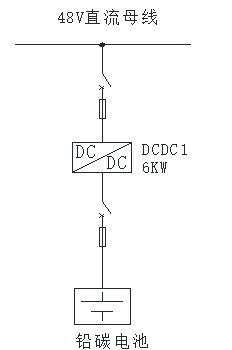

二．?系統拓?fù)鋱D
說明：
1、整套系統提供一只7寸觸摸屏，供客戶監控?cái)?shù)據和觸摸實現各種功能；
2、?提供一路RS485接口，提供用戶遙控、遙測、遙調功能。
三．?DCDC1設計
3.1?使用環境條件
|
序號 |
名稱 |
單位 |
數值 |
|
|
1 |
海拔高度 |
m |
2000 |
|
|
2 |
長期運行環境溫度 |
℃ |
-25℃~+45℃ |
|
|
3 |
儲存溫度 |
℃ |
-40℃~+60℃ |
|
|
4 |
長期運行相對濕度 |
? |
≤95% |
|
|
5 |
環境溫度 |
**日溫度 |
℃ |
39.2 |
|
? |
℃ |
-25 |
||
|
? |
K |
32 |
||
|
? |
℃ |
19 |
||
|
? |
℃ |
5 |
||
|
6 |
耐受地震能力 |
地面水平加速度 |
g |
0.2 |
|
? |
g |
0.1 |
||
|
? |
— |
1.67 |
||
|
7 |
污穢等級 |
? |
Ⅱ |
|
|
8 |
安裝場所 |
— |
室內 |
|
|
9 |
爬電比距 |
mm/kV |
20 |
|
3.2使用電氣條件
|
主路電源參數 |
||
|
序號 |
項目 |
技術參數 |
|
1 |
額定功率/kW |
6 |
|
2 |
輸入側工作電壓范圍/Vdc |
20~60 |
|
3 |
輸出側工作電壓范圍/Vdc |
20~60 |
|
控制電源 |
||
|
4 |
額定電壓/V |
外供24V |
|
4 |
容量/W |
25 |
3.3產品主要性能參數
|
序號 |
項目 |
技術參數 |
|
1 |
輸入側工作電壓范圍/Vdc |
20~60 |
|
2 |
最大電流/A |
100 |
|
3 |
輸入支路 |
1 |
|
4 |
輸出側電壓范圍/Vdc |
20~60 |
|
5 |
輸出側額定容量/kW |
6 |
|
6 |
最大電流/A |
100 |
|
7 |
冷卻方式 |
強迫風冷 |
|
8 |
**效率 |
98% |
|
9 |
防護等級 |
IP20 |
|
10 |
直流耐受電壓/V，持續時間/S |
500，60 |
|
11 |
額定功率下?lián)p耗/kW |
0.18 |
|
12 |
額定容量下的噪聲/dB |
＜75 |
|
13 |
充放電功能 |
具備充放電功能 |
|
14 |
直流過壓保護 |
有 |
|
15 |
直流欠壓保護 |
有 |
|
16 |
尺寸（長*寬*高）/mm |
300*200*88 |
|
17 |
重量/Kg |
≤4 |
四．?電池設計
4.1?電池模組技術參數|
電池型號 |
6-FMX-170 |
|
額定電壓(V) |
12 |
|
長(mm) |
559 |
|
寬 |
125 |
|
高 |
315 |
|
容量(C10/Ah，25℃) |
170 |
|
端子 |
M6 |
|
內阻(mΩ) |
3.2 |
|
短路電流(A) |
2607 |
|
重量 |
56 |
4.2?電池簇技術參數
系統采用電池模組為6-FMX-170，4串3并，組成48V24.48KWH
4.3?安全注意事項
為防止電池系統可能發生泄露，發熱，爆炸，請注意以下預防措施：
4.3.1 嚴禁將電池浸入水中。保存不用時，應放置在陰涼干燥的環境中。
4.3.2 禁止將電池在高溫源旁使用和留置，如火，加熱器等旁邊。
4.3.3 禁止將電池丟入火或加熱器中。
4.3.4 禁止用金屬直接連接電池正負極，造成短路。
4.3.5 禁止敲擊，拋擲或踩踏電池等。
4.3.6 禁止直接焊接電池。
五．?整柜設計
|
序號 |
電氣類目 |
詳細類目 |
規格 |
|
1 |
電池側 |
電壓 |
20~60Vdc |
|
?電壓 |
100A |
||
|
6KW |
|||
|
2 |
母線側 |
電壓 |
20~60Vdc |
|
?電壓 |
100A |
||
|
6KW |
|||
|
3 |
設置方式 |
RS485方式通過PC上位機設置；通過觸摸屏設置。 |
|
|
4 |
工作模式 |
恒流、恒壓；按設定時間削峰填谷。 |
|
|
5 |
取電方式 |
外供24V或電池取電 |
|
|
6 |
通信 |
RS485 |
Modbus RTU (隔離) |
|
7 |
散熱方式 |
帶風扇 |
強制風冷 |
|
8 |
移動方式 |
滑輪 |
|
|
9 |
尺寸 |
寬×深×高 |
1665×600×750mm |
|
10 |
防護等級 |
IP20 |
|
|
11 |
重量 |
Kg |
≤750Kg |
