一、 概述

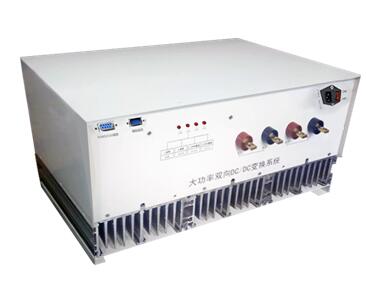

1.1 動力電池測試系統概述
動力電池測試系統是由AC-DC、DC-DC電能轉換，回路及數據采集與處理的實時計算機控制系統構成的網絡架構。 各DC-DC模塊下位機硬件（測試回路與數據采集）通過網絡適配器與上位計算機相連；各組硬件之間可以通過局域網或因特網連接；各DC-DC模塊設備可以共用統一的上位機操作系統，實現標準的動力電池產線批量測試。DC母線共用式電池包充放電測試系統，既提高了測試效率，還降低了產品的使用成本。
|
序號 |
設備名稱 |
型號 |
數量（套） |
技術參數與說明 |
|
1 |
動力電池測試系統 |
WLD-300-550 |
1 |
高壓直流母線電壓：550Vdc； 雙向DCDC額定電流：300Adc； 雙向DCDC超載電流：375Adc； |
|
2 |
上位機管理系統 |
WLD-Solution |
1 |
動力電池測試管理軟件/PC硬件 |
1.3軟件系統結構
上位機軟件由十幾個軟件模塊組成，全部集成在一套上位機操作管理軟件中。下位機DPS位于設備內部，將上位機指令下發給測試設備實現各種操作，同時將測試數據回傳給上位機數據庫。上位機軟件Server與client高度一體化集成，保證測試系統長期穩定運行。同時上位機軟件具有細分化的操作和功能權限，適用于不同使用者的需要。Server以TCP/IP方式與下位機通訊。
下位機DPS實現實時監控DCDC和電池包，上位機實現人機交互、指令上傳下行、本地數據庫、狀態識別與判斷等功能；云服務器用于實現充放電管理決策以及電池自動測試工藝流程建模、遠程監控等
1.4 系統的可擴展性
考慮到用戶對動力電池測試的未來擴展要求，本方案提供的系統對于測試系統的擴展（除了額定電流/電壓/功率）都具有較好的靈活性，便于用戶將來可能的系統擴充和調整。
例如：數采系統具有可擴展的特點；
上位機軟件管理系統具備管理多臺測試設備的預留接口；
1.5動力電池測試標準
1.5.1
國際標準
國際標準化組織標準（ISO）
國際電工委員會標準(IEC)
美國汽車工程師學會標準(SAE)
日本電動車輛學會標準(JEVA)
歐洲標準化技術委員會（CEN）
1.5.2
國際標準協會
USABC（美國先進電池聯合會）
FreedomCar（自愿合作的汽車研究計劃2002～長期計劃）
PNGV（新一代汽車合作伙伴計劃19942004）
1.5.3
滿足2015年4月頒布的新國標
QC/T 741-2014車用超級電容器
?
GB/T 31467.1-2015電動汽車用鋰離子動力蓄電池包和系統第1部分：高功率應用測試規程
?
GB/T 31467.2-2015電動汽車用鋰離子動力蓄電池包和系統第2部分：高能量應用測試規程
?
GB/T 31467.3-2015電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求及測試方法
二、技術參數介紹
2.1 電氣回路圖
|
序號 |
類目 |
詳細類目 |
參數 |
|
|
1 |
DC電壓 |
高壓側DC電壓（V） |
100-800VDC ?(可設置) |
|
|
? |
? |
低壓側DC電壓（V） |
80VDC-輸入側直流電壓 (可設置) |
|
|
2 |
DC電流 |
高壓端DC電流（A） |
（0-350）A???(可超載375A≥60s) |
|
|
? |
? |
低壓端DC電流（A） |
（0-350）A ??(可超載375A≥60s) |
|
|
3 |
額定功率 |
輸出功率（輸出電壓350V） |
額定60KW持續，最大80KW不持續 |
|
|
4 |
轉換效率 |
輸入500V，輸出300V |
≥95%（在測試條件下取得） |
|
|
5 |
**變比 |
高壓電壓：低壓電壓 |
10:1 |
|
|
6 |
通道電壓穩定精度 |
動態 |
2%?（≤滿量程的±0.1%FSR（0～40）℃） |
|
|
? |
? |
靜態 |
1%（≤滿量程的±0.1%FSR（0～40）℃） |
|
|
7 |
通道電流穩定精度 |
動態 |
5%（≤滿量程的±0.1%FSR（0～40）℃） |
|
|
? |
? |
靜態 |
1%（≤滿量程的±0.1%FSR（0～40）℃） |
|
|
8 |
工作模式 |
設備具有斜坡充放電、恒壓充放電、恒流充放電、恒功率充放電、恒負載放電功能；SOC標定；具有電池內阻測量功能（按照國標配置） |
||
|
9 |
保護 |
過壓、欠壓、過流、過熱 |
||
|
10 |
方向轉換 |
雙向DCDC接受RS485或CAN指令在線轉換充電、放電狀態 |
||
|
11 |
通信接口 |
RS485，全隔離 |
Modbus,RTU協議 |
|
|
? |
? |
CAN2.0A/B，全隔離 |
**1M/S |
|
|
12 |
通信功能 |
通過通訊功能能夠控制系統的啟動、停止、工作模式、電壓、電流值等的設定 |
||
|
13 |
數據采集間隔 |
10ms |
||
|
14 |
可持續的數據采集間隔 |
999HRS:59M:59.99S |
||
|
15 |
程序步數 |
≤9999 |
||
|
16 |
程序步數設置時間 |
999HRS:59M:59.99S |
||
|
17 |
程序循環次數 |
≤99999 |
||
|
18 |
動態響應能力(電池負載，電流無超調，可接受電壓為限制條件) |
0到充電或放電（100%滿量程設定）：≤20ms 充電到放電（100%滿量程設定）：≤40ms 放電到充電（100%滿量程設定）：≤40ms |
||
|
19 |
安時數 |
* 9999.9 |
||
|
20 |
瓦時數 |
* 99999 |
||
|
21 |
能量回收 |
能量在DC母線均衡循環使用，避免電網污染及逆變損耗 |
||
|
22 |
外部CAN通訊 |
外部CAN變量參與系統工作控制，含CAN卡及標配CAN通訊線1根，接受.dbc文件導入，接受客戶手動添加CAN變量，所有接收CAN變量可以作為限定條件并存儲到上位機軟件中，上位機軟件系統變量可以傳送給客戶端； |
||
|
23 |
絕緣電阻 |
輸入—機殼≥200MΩ/500VDC |
||
|
24 |
抗電強度 |
輸入—機殼≤20mA 1.5kVDC/1min |
||
|
25 |
接地導通電阻 |
外殼與安全接地線之間≤0.1Ω/10A |
||
|
26 |
尺寸 |
WLD-DC200A:390*360*270（mm）（長*寬*高） |
||
|
? |
? |
WLD-DC350A:390*540*270（mm）（長*寬*高） |
||
|
27 |
重量 |
WLD-DC200A:30KG |
||
|
? |
? |
WLD-DC350A:50KG |
||
三、軟件系統功能介紹

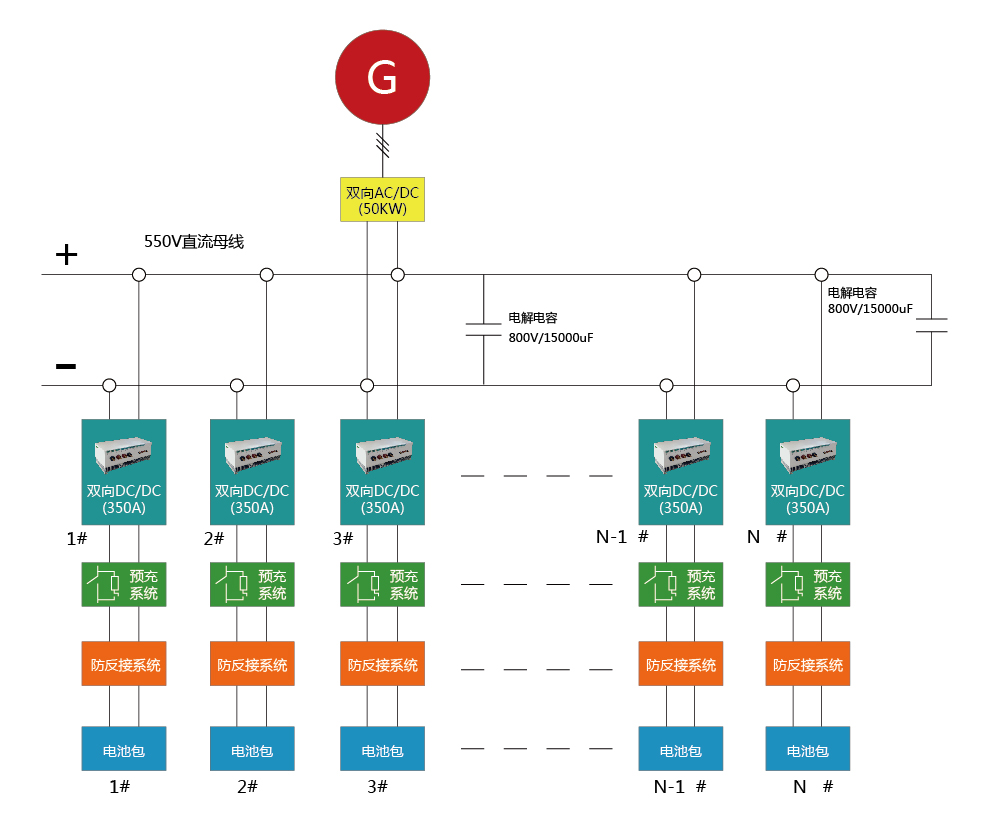

圖2：帶防反接功能電池包測試系統圖
