【案例賞析】1MW/3MW@10S構網型雙向DC/DC儲能系統順利掛網運行?。?！

背 ? ?景

經過五一期間調試，上海穩利達電力電子有限公司1MW/3MW@10S構網型儲能項目順利掛網運行，設備目前運行良好。

?

項目亮點速覽

1、? 超大容量

儲能規模達1MW/3MW@10S，滿足高功率、長時儲能需求。

2、? 先進技術

采用1000kW/3000A雙向DC/DC系統，支持0-1500V寬電壓范圍，轉換效率98%以上，支持0V起充。

3、? 嚴苛環境適配

適應海拔2000米、極端溫度（-7℃至38.9℃）、高濕度（84%）等復雜環境，抗震性能達7級。

4、? 多重安全保障

過壓、欠壓、過流、過溫等多重保護機制，故障代碼實時記錄，確保系統穩定運行。

?

?

核心技術參數

1、#電壓范圍

電池側0-950V（充電）/600-950V（放電），母線側1000-1500V。

2、#過載能力

110%長期負載、120%超10分鐘、300%10秒。

3、#智能控制

支持低壓側恒流/恒壓/恒功率、高壓側恒壓模式，可通過觸摸屏或遠程通信靈活設置。

4、#通信接口

RS485（Modbus RTU）、CAN2.0A/B，支持高速數據傳輸。

?

?

硬核品質保障

?

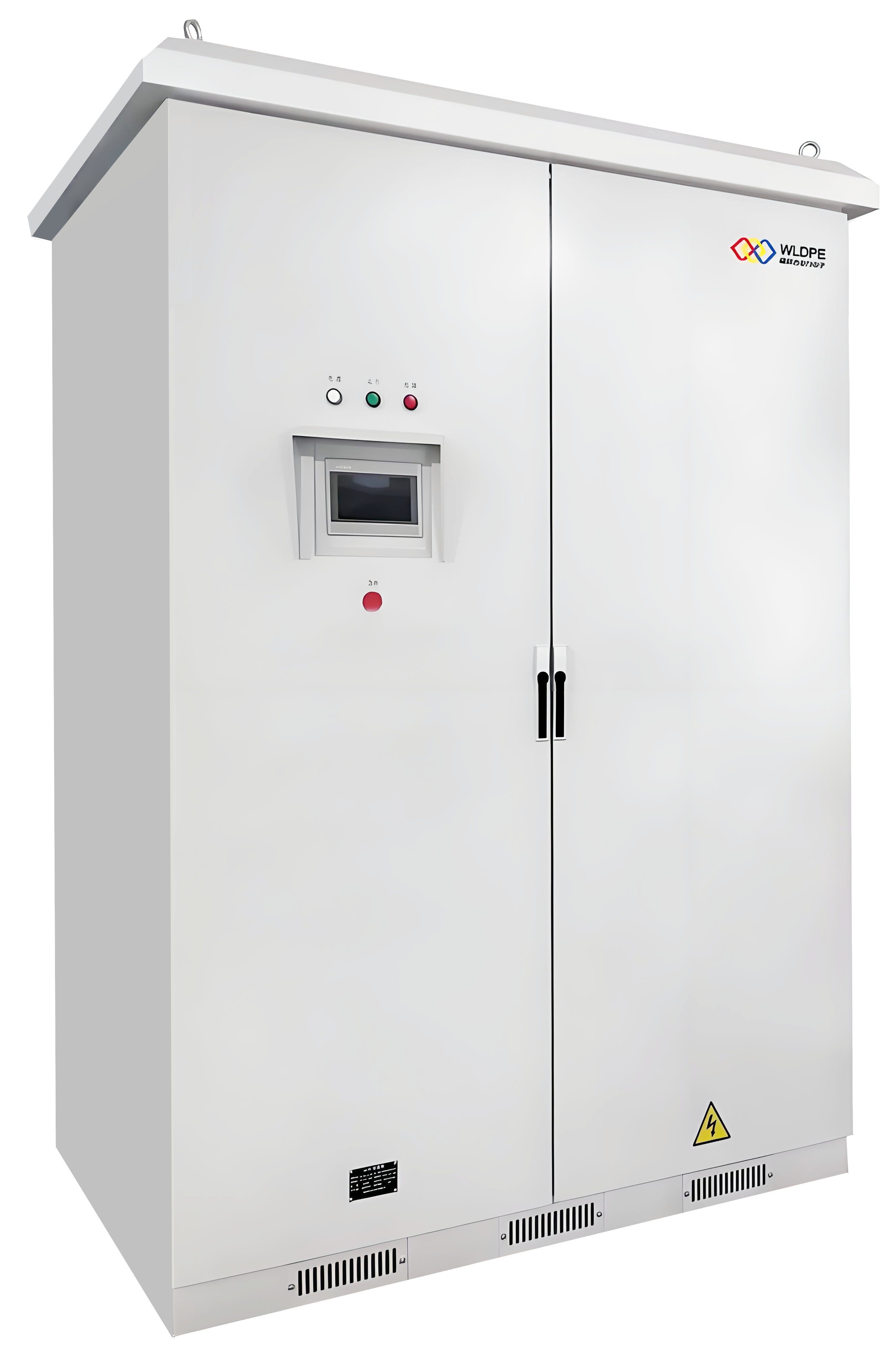

1、?? 柜體設計

IP54防護等級，碳鋼材質+靜電噴涂防腐涂層，適應戶外嚴苛環境。

2、?? 散熱與安全

風冷散熱設計，柜內布局符合EMC標準，接地保護完善。

3、?? 標準化生產

嚴格遵循20+項國家標準。
