項目介紹??

本項目滿足交直流接入的儲能設備，儲能設備配置為10 kW/18.4 kWh，接入交流380V電網、750V中壓直流微網系統和48V低壓直流微網系統。鋰電池采用3.2V/125Ah的磷酸鐵鋰電池，1并16串方式組成一個電池模組（51.2V120Ah），3個電池模組串聯組成一個電池簇（153.6V120Ah），配置了電池管理系統。

?

該儲能設備具備手動啟?？刂坪途o急停機功能，設備接口對外開放，支持外部能量管理系統開發的有功功率、無功功率等控制指令，支持外部能源系統實時采集設備內部器件的狀態。

?

儲能設備的控制軟件具備數據采集功能、數據處理功能、計算與統計功能、控制與調節功能、故障告警功能等，具備人機界面。數據采集功能包括電池管理系統、變流器、輔助系統的數據采集；控制與調節功能包括應實現設備內斷路器、隔離開關、變流器等設備的控制，具備有功功率控制、無功電壓控制、防孤島保護等功能。

?

?

?

2

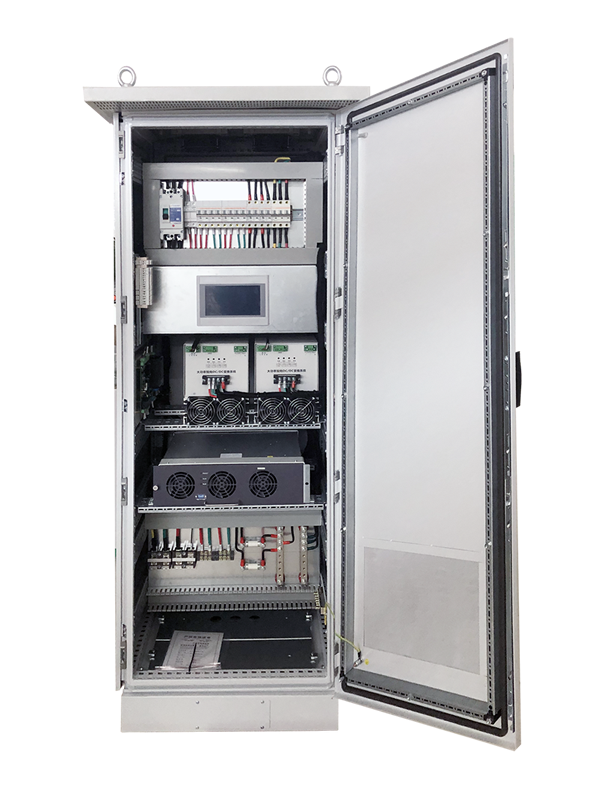

外部機箱圖

3

系統拓撲圖

?概述??

?

儲能設備的系統結構為電池系統的母線為153.6V，其中一路連接10 kW的PCS接入380V交流電網，一路連接10kW的DC/DC2接到750V直流微電網，一路連接10kW的DC/DC3接到48V直流微電網。

?

電池系統中鋰電池采用3.2V/125Ah的磷酸鐵鋰電池，1并16串方式組成一個電池模組（51.2V120Ah），3個電池模組串聯組成一個電池簇（153.6V120Ah），配置了電池管理系統。

?4

設備說明

01

EMS控制器管理整個直流微網，功能包括PCS和DC/DC設備控制、BMS接入、電池過充、過放保護等功能。

02

整套系統提供一只7寸觸摸屏，供客戶監控數據和觸摸實現各種功能。

03

提供一路RS485接口，提供用戶遙控、遙測、遙調功能。
